在现代化工厂与实验室环境中，精馏装置作为分离提纯的关键设备，其自动化控制与通讯可靠性直接关系到生产安全与效率。本文将围绕实验室不锈钢防爆控制柜、485通讯装备以及精馏装置系统设备工厂的通讯设备集成，探讨其技术要点与应用优势。

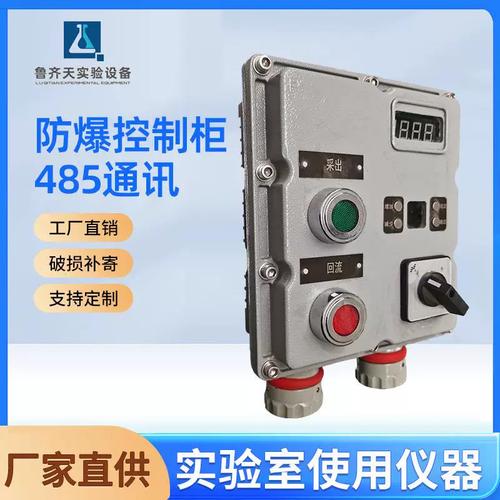

一、实验室不锈钢防爆控制柜的核心特性
实验室环境常涉及易燃易爆溶剂，因此防爆控制柜成为必需品。采用不锈钢材质（如304或316L）不仅耐腐蚀，还能适应频繁清洗。防爆等级通常需达到Exd IIB T4或更高，确保内部电气元件在故障时不会引燃外部气体。控制柜内集成PLC、继电器、电源模块等，为精馏装置的阀门、泵、传感器提供动力与逻辑控制。
二、485通讯装备在精馏系统中的角色
RS-485通讯凭借差分信号传输、抗干扰能力强、支持多点组网等优势，成为工业现场的主流总线之一。在精馏装置中，485通讯用于连接：
- 温度变送器（监测塔顶、塔釜温度）
- 压力传感器（监控系统压力）
- 液位计（回流罐、原料罐）
- 调节阀（控制回流比、进料量）
- 变频器（调节泵转速）
所有设备通过手拉手或星型拓扑接入防爆控制柜内的通讯管理机，再由管理机转换为以太网或光纤上传至DCS/SCADA系统。
三、精馏装置系统设备的通讯集成方案
一座典型的实验室精馏装置工厂，其通讯设备配置如下：
- 主控层：不锈钢防爆控制柜内置工业级485集线器/中继器，扩展总线负载能力，每段最多连接32节点，通过重复器可扩展至128点。
- 现场层：每台精馏塔配置防爆接线箱，将就近的传感器信号汇总后通过屏蔽双绞线接入控制柜。总线采用菊花链加终端电阻（120Ω）抑制反射。
- 协议层：采用Modbus RTU协议，波特率通常设为9600或19200bps，校验方式为偶校验，确保数据帧准确。部分智能仪表支持Modbus ASCII或自定义协议，需在管理机中配置映射表。
- 安全层：485总线虽为低压差分，但需注意本安与隔爆结合。若仪表位于0区，须加安全栅；控制柜内则通过隔离型485收发器实现电气隔离，防止地环流。
四、工厂部署注意事项
- 布线规范：485通讯电缆应与动力电缆分槽敷设，最小间距20cm；若必须交叉，采取垂直交叉。
- 接地与屏蔽：电缆屏蔽层仅在控制柜侧单点接地，避免多点接地形成环流。
- 防爆维护：定期检查控制柜隔爆面、紧固螺栓及电缆引入装置的密封性，确保防爆性能不衰减。
- 故障诊断：利用485通讯装备的报文监测功能，快速定位断线、地址冲突或数据错误。
五、
实验室不锈钢防爆控制柜与485通讯装备的有机结合，为精馏装置系统设备工厂提供了安全、稳定、经济的通讯方案。随着工业物联网发展，未来可逐步融合无线HART或以太网APL，但RS-485凭借其成熟性与成本优势，在中低速监测控制场景中仍将长期占据一席之地。合理设计、规范施工与定期维护，是保障整个系统长期可靠运行的关键。
